Если вы воспользуетесь не нашими услугами, то я хочу предостеречь вас от ошибок. Планы эвакуации при пожаре сегодня предлагают фирмы двух совершенно разных профессиональных категорий.
Первые специализируются на услугах пожарной безопасности: огнезащита, пожарный аудит, пожарная сигнализация и пр. Специалисты данных фирм, как правило, хорошо разбираются в ГОСТ Р 12.2.143-2009 и понимают все выставленные требования, но они не владеют в достаточной степени программным обеспечением, в котором создаётся электронный макет будущего плана эвакуации. Речь идёт о программах «Adobe Illustrator» или «Corel Drow». В результате готовое изделие имеет крайне низкое графическое качество, поскольку автор не в силах отрисовать знаки и другие графические элементы в соответствии с ГОСТ Р 12.4.026-2001.
Во втором случае, фирмы специализируются на оказании услуг в области полиграфии и рекламы. В результате качество готовых изделий оказывается на самом высоком уровне, однако в силу специализации, дизайнер, не способен сделать электронный макет в соответствии с требованиями ГОСТ Р 12.2.143-2009. Возможно, не хватает времени, а может усидчивости.
Я хочу познакомить вас с наиболее распространёнными ошибками.

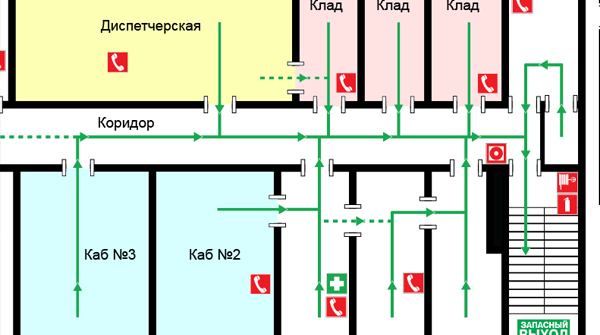

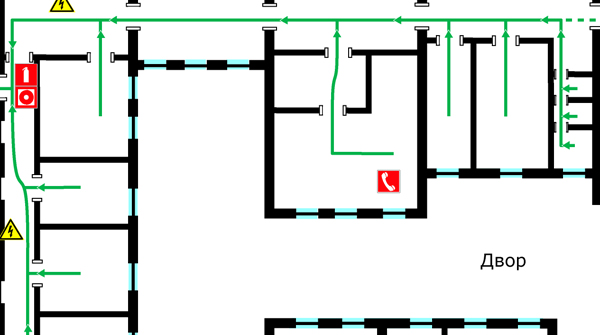

Согласно ГОСТ Р 12.2.143-2009 фон плана эвакуации должен быть желтовато-белым или белым. Пути эвакуации, следует обозначать линией зеленого цвета. Надписи и графические изображения на плане эвакуации (кроме знаков безопасности и символов) должны быть черного цвета. Соответственно сами знаки безопасности и символы должны быть выполнены в соответствии с требованиями ГОСТ Р 12.4.026-2001. В результате мы имеем в своём распоряжении для творчества только чёрный цвет. Сегодня тенденция такова, что при изготовлении планов эвакуации стараются использовать все цвета радуги — вводя свои собственные графические знаки.

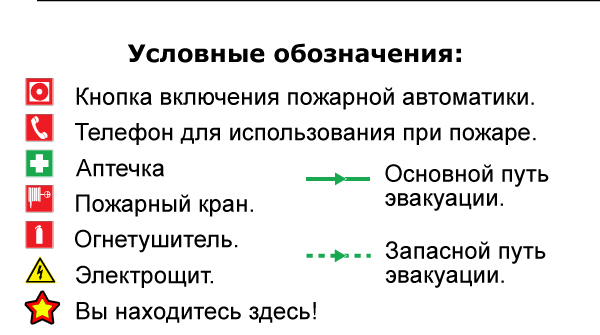

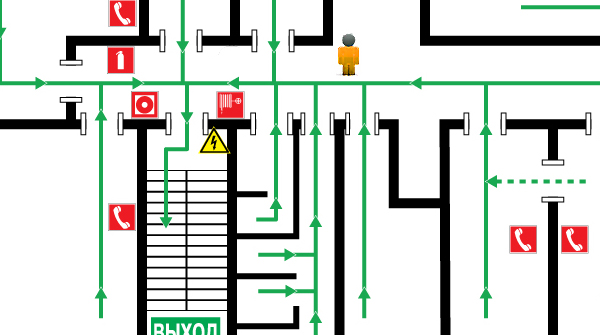

Самое распространённое нарушение — ввод цветного графического изображения «Вы находитесь здесь».
К сожалению, в ГОСТ Р 12.2.143-2009 упущено — как должен выглядеть знак «Вы находитесь здесь». Однако, мы имеем общие требования для любых знаков, символов и графических изображений: высота графического изображения должна быть единого масштаба с остальными знаками от 8 до 15мм и цвет его может быть только чёрным. В результате можно себе позволить эксперименты с формой. Мы выбрали чёрный круг, поскольку чёрный квадрат и треугольник будет сложно сразу отыскать на чёрной геометрической схеме, а чёрный крест несёт негативные ассоциации.

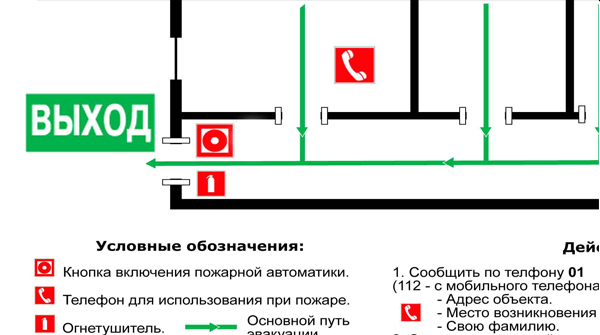

Высота знаков безопасности и символов на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе. При том, следуя логике, масштаб должен быть един как на графической части так и в текстовой. На большинстве сайтов, где можно посмотреть портфолио изготовленных планов, хорошо видно, что это требование не соблюдается. Как размер символов и знаков, так и их масштаб.

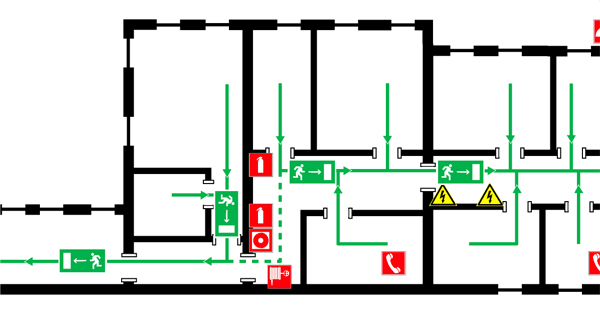

Самой отвратительной ошибкой я считаю вставку эвакуационного знака «Направление к эвакуационному выходу» на пути эвакуации. Это достаточно распространённое заблуждение. В п.п.е) п.6.2.3 ГОСТ Р 12.2.143-2009 предельно доступно сказано, что в графической части плана следует указывать места размещения средств противопожарной защиты, обозначаемых только знаками пожарной безопасности. Необходимости в применении эвакуационных знаков нет («Направление к эвакуационному выходу направо» или «Направление к эвакуационному выходу налево» — это именно эвакуационный знак согласно ГОСТ Р 12.4.026-2001). Согласно же п. 6.2.5 и 6.2.6 того же ГОСТ пути эвакуации следует обозначать сплошной или пунктирной линией зеленого цвета с указанием направления движения. Возможные сомнения в том, как указать само направление движения развеивает табл.3 ГОСТ 28130, где самым очевидным и наглядным образом изображена простая стрелка.
Здесь я перечислил самые вредные среди распространённых ошибок. Также многие фирмы имеют и свой индивидуальный набор нарушений. Например, включение прямо в план эвакуации поля «Ответственный за пожарную безопасность».
