Где напечатать план эвакуации:

В «Точке печати на севере города»

Как наклеить фотолюминесцентную плёнку:

При подготовке этой статьи преследовалась лишь одна цель: оказать практическую помощь нашим покупателям, которые работают с фотолюминесцентными материалами и тем самым повысить качество готовых изделий, таких как планы эвакуации при пожаре, фотолюминесцентные знаки эвакуации и пр.

На сегодняшний день на Российском рынке представлены три основные группы материалов для изготовления фотолюминесцентных эвакуационных систем: фотолюминесцентные пластики, фотолюминесцентные бумаги и фотолюминесцентные самоклеющиеся плёнки.

Фотолюминесцентные пластики, например «Oralux» 9110, представляет из себя пластину из поливинилхлорида толщиной 1,3 мм, в которой дисперсионным способом распределены кристаллы люминофора. Технология изготовления плана эвакуации при пожаре из этого материла достаточно проста — подготовленный макет наносится на данный материал посредством УФ — отверждаемой печати (на сегодняшний день это наиболее прогрессивный и актуальный способ печати по твёрдым поверхностям), после чего готовое изделие вырезается, помещается в багет и размещается на стене. Всё очень просто, но есть несколько недостатков: эти материалы сравнительно дороги и очень скудно представлены на рынке, прямая печать есть не во всех регионах нашей необъятной родины, а гост ГОСТ Р 12.2.143-2009 требует наличие соответствующих планов эвакуации даже в самых удалённых уголках страны.

Фотолюминесцентные бумаги выпускаются в листах и рулонах, предназначены для струйной печати чернилами на водной основе, проще говоря, для печати на обычных струйных принтерах. Планы эвакуации напечатанные на данных материалах, необходимо защищать от воздействия влаги путём ламинации, либо применения защитных стёкол из ПЭТ, силикатного стекла, оргстекла, пентапринта и прочих оптически прозрачных материалов, что несколько увеличивает себестоимость готового изделия, делает его громоздким, исключает возможность его применения на улице а также ставит под сомнение возможность эвакуации людей при срабатывании системы пожаротушения (вода смоет пигмент и пострадавшие не смогут воспользоваться по назначению планом эвакуации).

Самоклеющиеся фотолюминесцентные плёнки на сегодняшний день наиболее распространённый и востребованный материал для изготовления планов эвакуации при пожаре. Поставляются в рулонах и в листах соответствующих размеров. По принципу применения плёнки можно разделить на две большие группы:

Фотолюминесцентные плёнки для печати по технологии изготовления являются литыми плёнками. Время послесвечения плёнок зависит от концентрации (количества) люминофора в них, что ведёт к увеличению толщины и хрупкости этого материала, и требует соблюдения некоторых правил при работе с ними: в частности, фотолюминесцентные плёнки нельзя сгибать под острым углом, подвергать грубым механическим воздействиям, иначе образуются трещины и заломы на поверхности материала.

Рассмотрим детально порядок изготовления плана эвакуации с применением самоклеющихся фотолюминисцентных плёнок для печати, поскольку эти материалы абсолютно доминируют на рынке ФЭС. После соответствующей подготовки макета, о нюансах которой Вы можете узнать из других статей на нашем сайте, мы отдаём его в печать. В нашем случае это сольвентная печать, поскольку такое оборудование широко распространено, позволяет добиться отличного качества (мы печатаем наши планы в разрешении 720 dpi), цены на цифровую печать достаточно демократичны, готовое изделие не боится воды и устойчиво к прочим агрессивным факторам окружающей среды. Ширина этажного плана эвакуации — 60 см; при ширине плёнки в 124 см, поперек рулона помещается два макета, 4 см (по 2 см с каждого края) — срезаются. При ширине в 61см помещается один. Иная ширина плёнки крайне неудобно — потому как остаётся много неиспользованного материала.

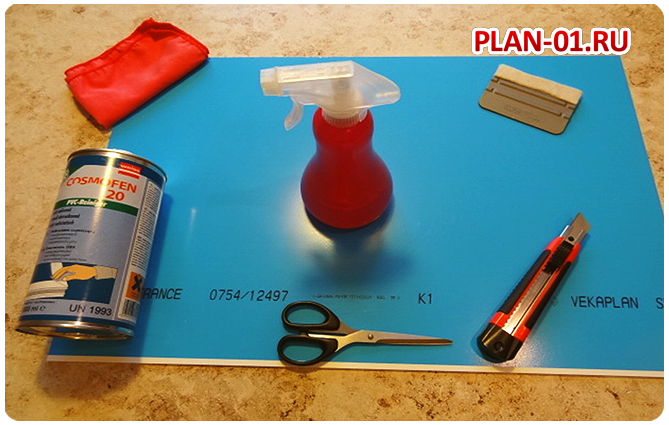

После печати, самоклеющаяся плёнка разрезается на фрагменты необходимого размера и наклеивается на жёсткую поверхность, в нашем случае это листы ПВХ «Vekaplan SF Trend P». Данный этап самый ответственный, поскольку неправильное наклеивание фотолюминисцентной плёнки может свести на нет всю проделанную работу. Для качественного нанесения плёнки нам понадобятся следующие инструменты:

  1. Ножницы;
  2. Макетный или обойный нож;
  3. Не растворяющий очиститель c антистатиком Cosmofen 20;
  4. Не ворсистая хлопковая ткань;
  5. Распрыскиватель воды;
  6. Пластиковый шпатель с фетровой накладкой Orafol или аналогичный;
  7. Чистое теплое помещение;

Отчистка и обезжиривание поверхности:

Даже если поверхность кажется чистой, её необходимо подготовить: промыть поверхность мыльной водой и вытереть насухо. Затем обезжирить, используя не ворсистую ткань и очиститель (в нашем случае Cosmofen 20, либо изопропиловый спирт).

Способы нанесения:

Принципиально существуют два способа нанесения фотолюминесцентных плёнок: сухой и мокрый (синонимы: «влажный», «на воду»). Выбранный способ должен соответствовать площади и сложности оклеиваемой поверхности. Для изготовления планов эвакуации мокрый способ — наиболее предпочтительный. Он характеризуется низким уровнем первоначальной адгезии. Адегзия клеевого слоя будет постепенно увеличиваться по мере испарения воды. Окончательное прилипание произойдёт через 24-48 часов.

Преимущества мокрого способа нанесения:

  1. позволяет работать с тонкими и хрупкими материалами, исключая возможность образования трещин и заломов;
  2. сводит на нет риск возникновения ошибки при наклеивании;
  3. позволяет оклеивать большие площади;
  4. отлично подходит для неопытных оклейщиков;

Порядок наклеивания (мокрый способ):

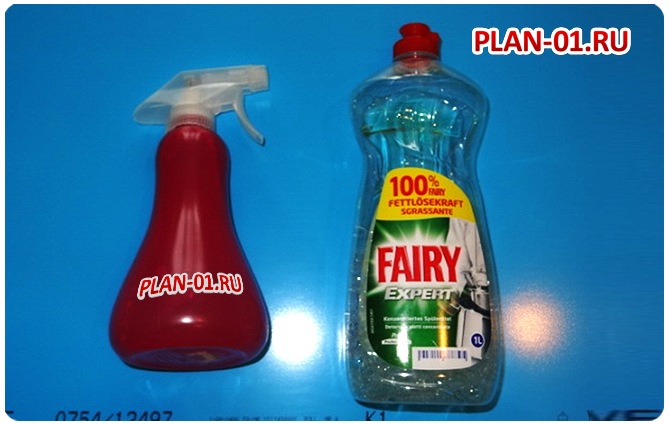

Готовим мыльный раствор (один колпачок фэйри на 5 литров воды) и переливаем его в распрыскиватель:

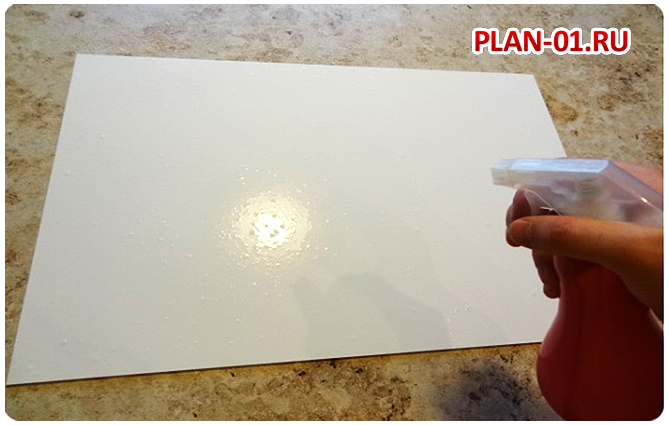

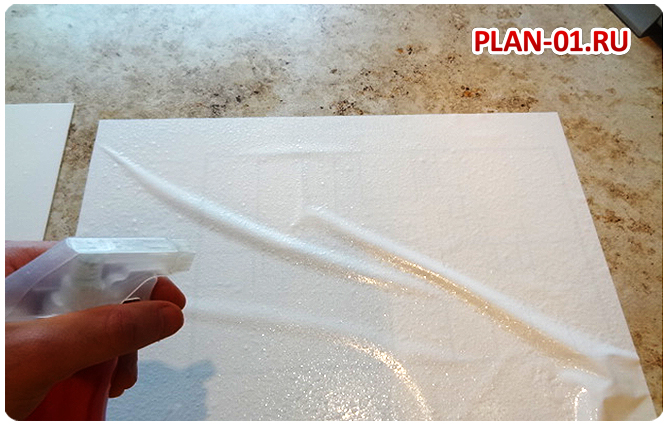

При помощи распрыскивателя равномерно увлажняем всю поверхность, на которую будет выполняться наклеивание:

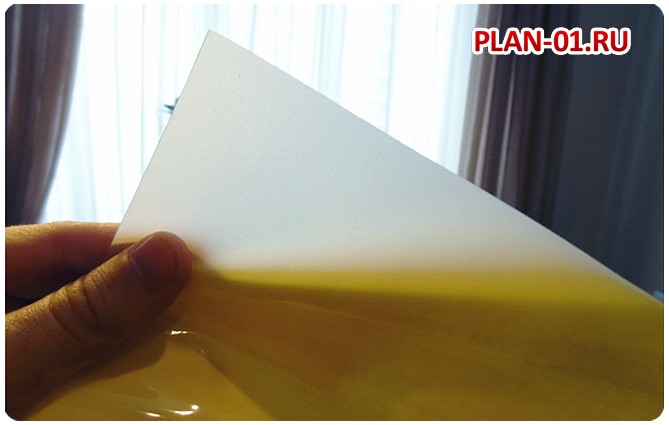

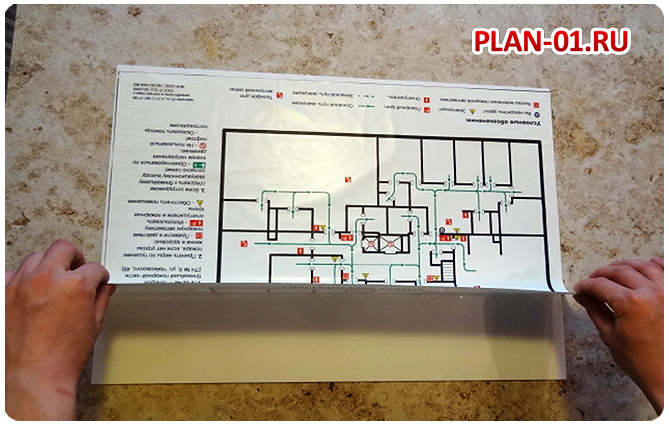

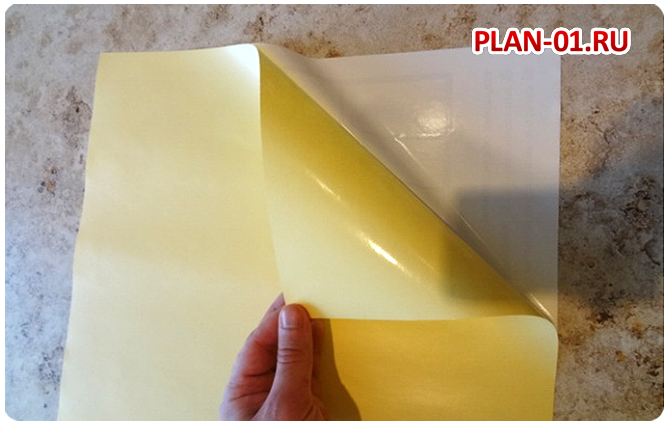

Разместите на столе фотолюминесцентную плёнку подложкой вверх. Удалите подложку с плёнки (не наоборот) под углом около 30-40 градусов:

Увлажняем клеевой слой по всей поверхности плёнки, используя распрыскиватель:

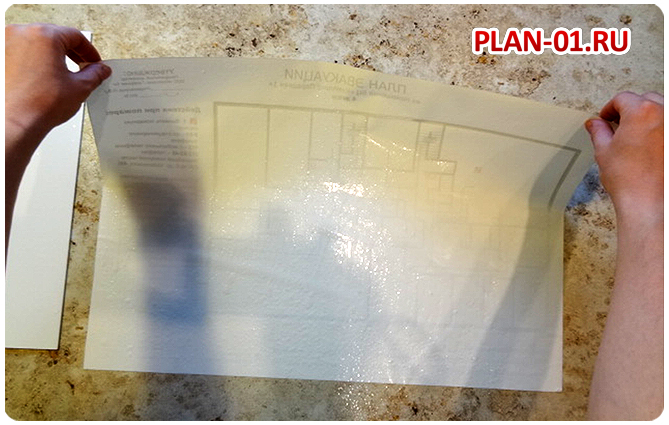

Размещаем мокрую фотолюминесцентную плёнку на увлажнённый пластик:

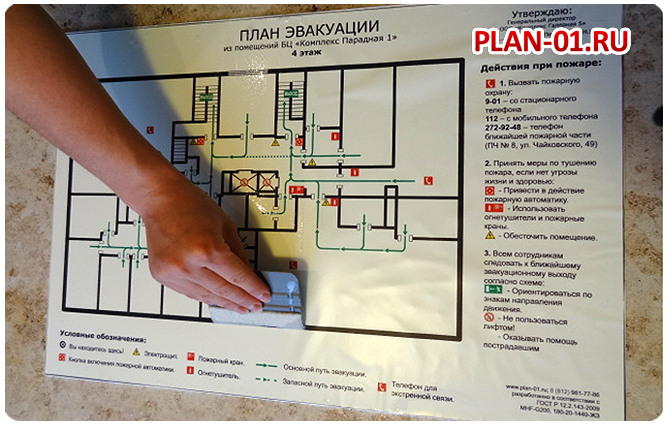

Используя шпатель, фетровым краем (чтобы не повредить изображение) аккуратно разглаживаем плёнку от центра к периферии, постепенно удаляя воду из-под плёнки:

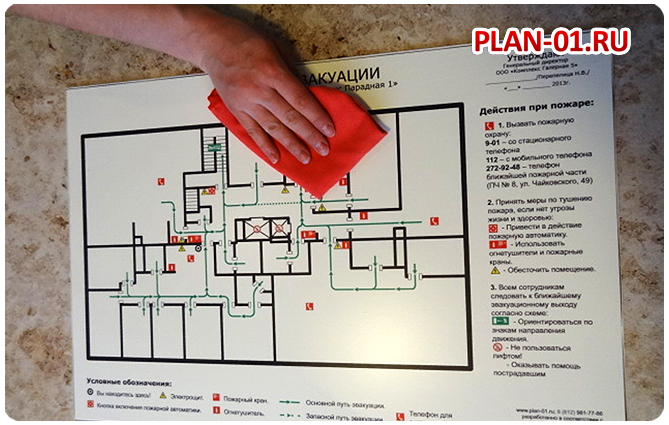

Окончательно разгладьте плёнку, уделив особое внимание краям.

Если в процессе нанесения образовались воздушные пузыри, поступаем следующим образом:

  1. пузыри размером мене 2мм не трогаем, они сами исчезнут в процессе испарения воды.
  2. пузыри большего размера при помощи шпателя стареемся собрать в один, после чего прокалываем его острым ножом или иглой, и удаляем воздух от периферии к центру.

Через сутки, убедившись в том, что плёнка приклеилась, можно продолжить изготовление плана эвакуации.

Порядок ламинирования (сухой способ):

Фотолюминесцентные плёнки для ламинации изображения отличаются от предыдущих материалов тем, что кристаллы люминофора равномерно распределены в клеевом слое, что замутняет изображение. По своей сути, это фотолюминсцентный ламинат, выполненный из ПЭТ или ПВХ плёнок, который наносится на изображение отпечатанное на бумаге, плёнке, пластике.

Наиболее предпочтительным способом нанесения этой плёнки является нанесение через ламинатор, но не все могут себе это позволить, и чаще всего нанесение происходит, так называемым «сухим способом». Всё нужно делать предельно аккуратно, поскольку права на ошибку в отличии от «мокрого способа» не будет.

Размещаем фотолюминесцентную плёнку на твёрдой поверхности подложкой вверх:

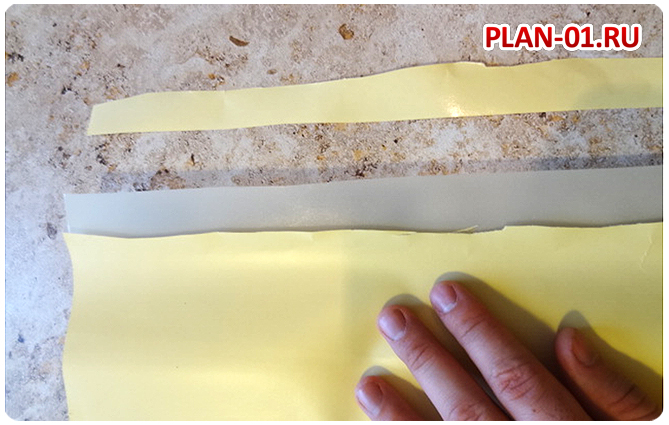

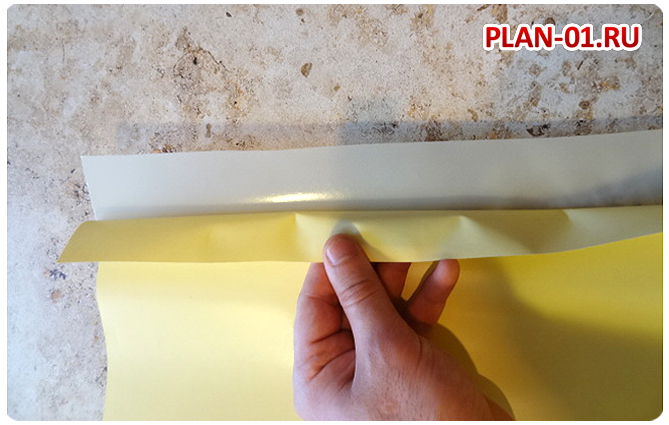

С одного из краёв (узкого) частично удаляем подложку (около 2 см) и срезаем её:

Наносим фрагмент плёнки без подложки на оклеиваемую поверхность и приклеиваем её при помощи шпателя, разглаживая от центра к периферии, стараясь удалить воздух:

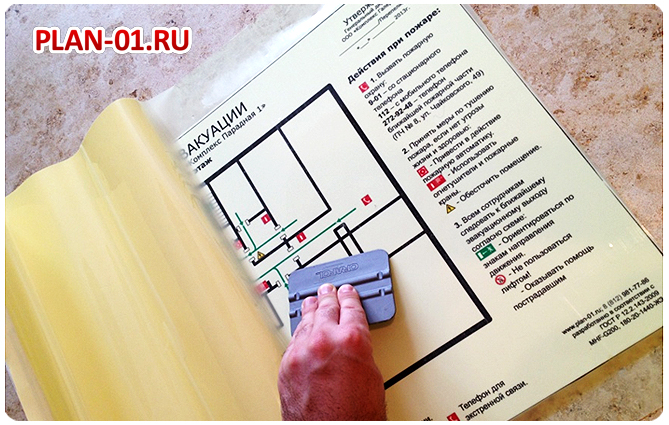

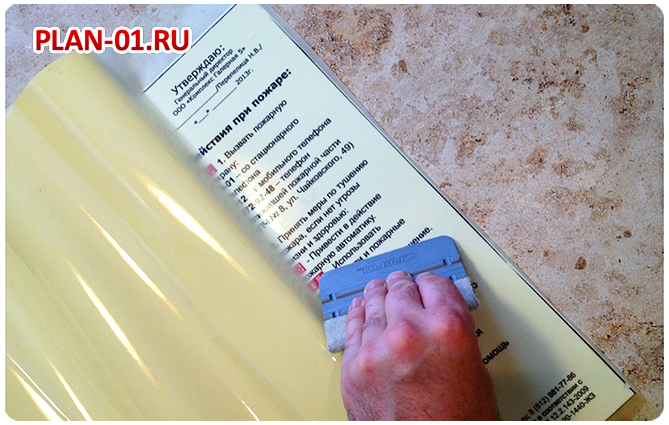

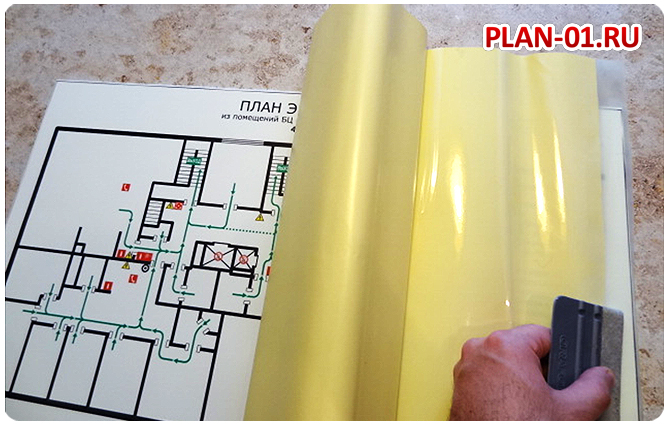

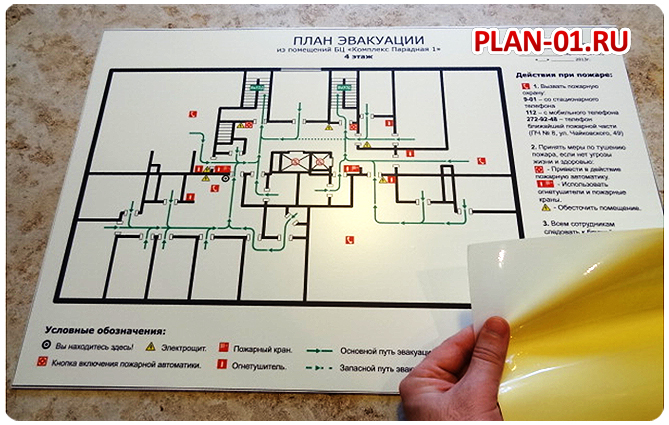

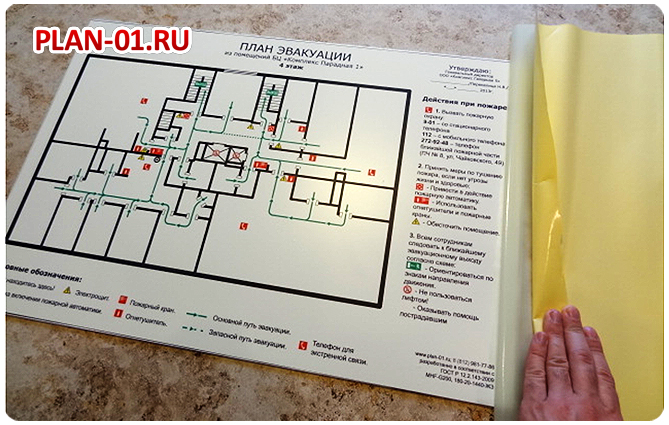

Переворачиваем плёнку «способом шарнира» и медленно начинаем снимать подложку, одновременно приклеивая плёнку шпателем путем плавного разглаживания от центра к краям:

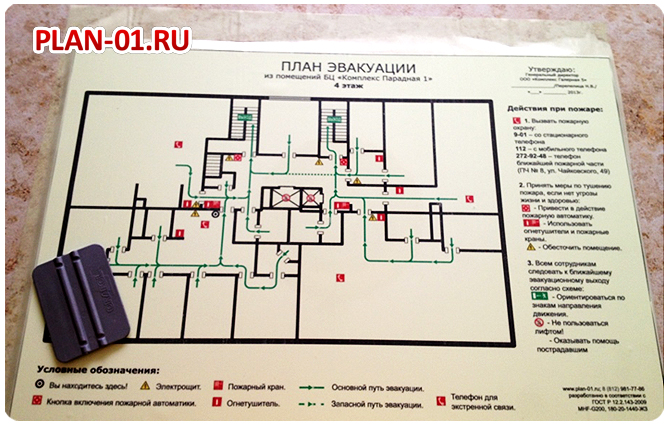

Полностью заклеиваем изображение.

Образовавшийся при таком способе нанесения белёсый налёт являтся воздухом, и в течении 24-48 часов исчезает. Сухой способ нанесения требует определённого опыта, мастерства и аккуратности. Зачастую, в силу низкого профессионализма оклейщиков, визуальное качество планов эвакуации изготовленных таким способом оставляет желать лучшего.

Надеюсь, что все изложенное выше поможет нашим клиентам сделать осознанный выбор материала, а также максимально быстро и качественно получить желаемый результат.

04.04.2013 Шабанов Роман
